Резиновые шнуры ГОСТ 6467-79

Производство резиновых шнуров ГОСТ 6467-79

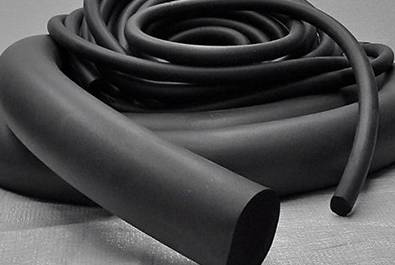

В каталоге представлены шнуры резиновые ГОСТ 6467-79 - резинотехническое изделие, которые изготавливаются согласно нормативной документации, а именно ГОСТу 6467-79. Данный ГОСТ предусматривает производство резиновых шнуров круглого и прямоугольного сечений. Резиновые шнуры используются для герметизации неподвижных узлов с необходимыми свойствами в зависимости от условий эксплуатации.

В зависимости от условий эксплуатации шнуры изготовляют: 6 типов, трех степеней твердости - малой (М), средней (С), повышенной (П); двух групп:

1 - для работы шнуров с давлением рабочей среды до 0,5 МПа;

2 - для работы шнуров с давлением рабочей среды до 1,0 МПа.

Круглые

№	Наименование	Ед.изм.	Цена (ед.)
1 № №	Шнур тип I-1С, 2С,3C,4C,5C Ø 5,0 мм. Наименование	кг. Ед.изм.	По запросу Цена (ед.)
2 № №	Шнур тип I-1С, 2С,3C,4C,5C Ø 6,3 мм. Наименование	кг. Ед.изм.	По запросу Цена (ед.)
3 № №	Шнур тип I-1С, 2С,3C,4C,5C Ø 7,1 мм. Наименование	кг. Ед.изм.	По запросу Цена (ед.)
4 № №	Шнур тип I-1С, 2С,3C,4C,5C Ø 8,0 мм. Наименование	кг. Ед.изм.	По запросу Цена (ед.)
5 № №	Шнур тип I-1С, 2С,3C,4C,5C Ø 9,0 мм. Наименование	кг. Ед.изм.	По запросу Цена (ед.)
6 № №	Шнур тип I-1С, 2С,3C,4C,5C Ø 10,0 мм. Наименование	кг. Ед.изм.	По запросу Цена (ед.)
7 № №	Шнур тип I-1С, 2С,3C,4C,5C Ø 11,0 мм. Наименование	кг. Ед.изм.	По запросу Цена (ед.)
8 № №	Шнур тип I-1С, 2С,3C,4C,5C Ø 12,0 мм. Наименование	кг. Ед.изм.	По запросу Цена (ед.)
9 № №	Шнур тип I-1С, 2С,3C,4C,5C Ø 14,0 мм. Наименование	кг. Ед.изм.	По запросу Цена (ед.)
10 № №	Шнур тип I-1С, 2С,3C,4C,5C Ø 16,0 мм. Наименование	кг. Ед.изм.	По запросу Цена (ед.)
11 № №	Шнур тип I-1С, 2С,3C,4C,5C Ø 18,0 мм. Наименование	кг. Ед.изм.	По запросу Цена (ед.)
12 № №	Шнур тип I-1С, 2С,3C,4C,5C Ø 20,0 мм. Наименование	кг. Ед.изм.	По запросу Цена (ед.)
13 № №	Шнур тип I-1С, 2С,3C,4C,5C Ø 22,0 мм. Наименование	кг. Ед.изм.	По запросу Цена (ед.)
14 № №	Шнур тип I-1С, 2С,3C,4C,5C Ø 25,0 мм. Наименование	кг. Ед.изм.	По запросу Цена (ед.)
15 № №	Шнур тип I-1С, 2С,3C,4C,5C Ø 28,0 мм. Наименование	кг. Ед.изм.	По запросу Цена (ед.)
16 № №	Шнур тип I-1С, 2С,3C,4C,5C Ø 32,0 мм. Наименование	кг. Ед.изм.	По запросу Цена (ед.)
17 № №	Шнур тип I-1С, 2С,3C,4C,5C Ø 36,0 мм. Наименование	кг. Ед.изм.	По запросу Цена (ед.)
18 № №	Шнур тип I-1С, 2С,3C,4C,5C Ø 40,0 мм. Наименование	кг. Ед.изм.	По запросу Цена (ед.)
19 № №	Шнур тип I-1С, 2С,3C,4C,5C Ø 50,0 мм. Наименование	кг. Ед.изм.	По запросу Цена (ед.)
20 № №	Шнур тип I-1С, 2С,3C,4C,5C Ø 56,0 мм. Наименование	кг. Ед.изм.	По запросу Цена (ед.)
21 № №	Шнур тип I-1С, 2С,3C,4C,5C Ø 63,0 мм. Наименование	кг. Ед.изм.	По запросу Цена (ед.)

Прямоугольные

№	Наименование	Ед.изм.	Цена (ед.)
1 № №	Шнур тип I-1С, 2С,3C,4C,5C, мм. 5x6,3; 5x7,1; 5x8; 5x9; 5x10; 5x11; 5x12; 5x14; 5x16; 5x18; 5x20; 5x22; 5x25; 5x28; 5x32 Наименование	кг. Ед.изм.	По запросу Цена (ед.)
2 № №	Шнур тип I-1С, 2С,3C,4C,5C, мм. 6,3x8; 6,3x9; 6,3x10; 6,3x11; 6,3x12; 6,3x14; 6,3x16; 6,3x18; 6,3x20; 6,3x22; 6,3x25; 6,3x28; 6,3x32; 6,3x36; 6,3x40 Наименование	кг. Ед.изм.	По запросу Цена (ед.)
3 № №	Шнур тип I-1С, 2С,3C,4C,5C, мм. 7,1x9; 7,1x10; 7,1x11; 7,1x12; 7,1x14; 7,1x16; 7,1x18; 7,1x20; 7,1x22; 7,1x25; 7,1x28; 7,1x32; 7,1x36; 7,1x40; 7,1x45; 7,1x50 Наименование	кг. Ед.изм.	По запросу Цена (ед.)
4 № №	Шнур тип I-1С, 2С,3C,4C,5C, мм. 8x10; 8x11; 8x12; 8x14; 8x16; 8x18; 8x20; 8x22; 8x25; 8x28; 8x32; 8x36; 8x40; 8x45; 8x50; 8x56; 8x63 Наименование	кг. Ед.изм.	По запросу Цена (ед.)
5 № №	Шнур тип I-1С, 2С,3C,4C,5C, мм. 9x11; 9x12; 9x14; 9x16; 9x18; 9x20; 9x22; 9x25; 9x29; 9x32; 9x36; 9x40; 9x45; 9x50; 9x56; 9x63 Наименование	кг. Ед.изм.	По запросу Цена (ед.)
6 № №	Шнур тип I-1С, 2С,3C,4C,5C, мм. 10x12; 10x14; 10x16; 10x18; 10x20; 10x22; 10x25; 10x28; 10x32; 10x36; 10x40; 10x45; 10x50; 10x56; 10x63 Наименование	кг. Ед.изм.	По запросу Цена (ед.)
7 № №	Шнур тип I-1С, 2С,3C,4C,5C, мм. 12x16; 12x18; 12x20; 12x22; 12x25; 12x28; 12x32; 12x36; 12x40; 12x45; 12x50; 12x56; 12x63 Наименование	кг. Ед.изм.	По запросу Цена (ед.)
8 № №	Шнур тип I-1С, 2С,3C,4C,5C, мм. 14x18; 14x20; 14x22; 14x25; 14x28; 14x32; 14x36; 14x40; 14x45; 14x50; 14x56; 14x63 Наименование	кг. Ед.изм.	По запросу Цена (ед.)
9 № №	Шнур тип I-1С, 2С,3C,4C,5C, мм. 16x20; 16x22; 16x25; 16x28; 16x32; 16x36; 16x40; 16x45; 16x50; 16x56; 16x63 Наименование	кг. Ед.изм.	По запросу Цена (ед.)
10 № №	Шнур тип I-1С, 2С,3C,4C,5C, мм. 18x22; 18x25; 18x28; 18x32; 18x36; 18x40; 18x45; 18x50; 18x56; 18x63 Наименование	кг. Ед.изм.	По запросу Цена (ед.)
11 № №	Шнур тип I-1С, 2С,3C,4C,5C, мм. 20x25; 20x28; 20x32; 20x36; 20x40; 20x45; 20x50; 20x56; 20x63 Наименование	кг. Ед.изм.	По запросу Цена (ед.)
12 № №	Шнур тип I-1С, 2С,3C,4C,5C, мм. 25x32; 25x36; 25x40; 25x45; 25x50; 25x56; 25x63 Наименование	кг. Ед.изм.	По запросу Цена (ед.)
13 № №	Шнур тип I-1С, 2С,3C,4C,5C, мм. 25x32; 25x36; 25x40; 25x45; 25x50; 25x56; 25x63 Наименование	кг. Ед.изм.	По запросу Цена (ед.)
14 № №	Шнур тип I-1С, 2С,3C,4C,5C, мм. 32x40; 32x45; 32x50; 32x56; 32x63 Наименование	кг. Ед.изм.	По запросу Цена (ед.)
15 № №	Шнур тип I-1С, 2С,3C,4C,5C, мм. 36x45; 36x50; 36x56; 36x63 Наименование	кг. Ед.изм.	По запросу Цена (ед.)
16 № №	Шнур тип I-1С, 2С,3C,4C,5C, мм. 40x50; 40x56; 40x63 Наименование	кг. Ед.изм.	По запросу Цена (ед.)
17 № №	Шнур тип I-1С, 2С,3C,4C,5C, мм. 45x56; 45x63 Наименование	кг. Ед.изм.	По запросу Цена (ед.)
18 № №	Шнур тип I-1С, 2С,3C,4C,5C, мм. 50x56; 50x63 Наименование	кг. Ед.изм.	По запросу Цена (ед.)
19 № №	Шнур тип I-1С, 2С,3C,4C,5C, мм. 50x63 Наименование	кг. Ед.изм.	По запросу Цена (ед.)

Тип	Назначение	Температурный интервал работоспособности, ⁰С	Рабочая среда
1 Тип	Кислотощелочестойкие Назначение	от -30 до +50 Температурный интервал работоспособности, 0С	Растворы кислот и щелочей массовой долей до 20 % (за исключением азотной и уксусной кислот), вода, воздух и инертные газы. Рабочая среда
2 Тип	Теплостойкие Назначение	от -30 до +140 Температурный интервал работоспособности, 0С	Воздух, азот и инертные газы (до температуры 90 °С), водяной пар до (140 °С) Рабочая среда
3 Тип	Морозостойкие Назначение	от -45 до +50 Температурный интервал работоспособности, 0С	Воздух, азот и инертные газы Рабочая среда
4 Тип	Маслобензостойкие Назначение	от -30 до +50 Температурный интервал работоспособности, 0С	Масло или бензин Рабочая среда
5 Тип	Унифицированные* Назначение	от -50 до +50 Температурный интервал работоспособности, 0С	Среды, указанные для типов 1, 3, 4. Дизельные масла и дизельные топлива Рабочая среда
6 Тип	Для пищевой промышленности Назначение	от -30 до +50 Температурный интервал работоспособности, 0С	Для работы в соприкосновении с пищевыми продуктами Рабочая среда

*Для использования в условиях, предусмотренных для типов 1, 3, 4, а также для районов с тропическим климатом в изделиях групп I, III категорий 2, 3, 4, 5 по ГОСТ 15152-69

Шнуры круглого сечения ГОСТ 6467-69				Шнуры квадратного сечения ГОСТ 6467-69		Шнуры прямоугольного сечения ГОСТ 6467-69
Диаметр (мм)	Масса 1 п.м. (кг)	Диаметр (мм)	Масса 1 п.м. (кг)	Размеры (мм)	Масса 1 п.м. (кг)	Размеры (мм)	Масса 1 п.м. (кг)
Ø3	0,012	Ø15	0,226	8х8	0,08	16х14	0,200
Ø4	0,017	Ø16	0,300	10х10	0,13	18х12	0,275
Ø5	0,036	Ø18	0,360	12х12	0,18	20х15	0,383
Ø6	0,056	Ø20	0,400	15х15	0,29	22х15	0,421
Ø7	0,064	Ø28	0,840	18х18	0,41	25х20	0,638
Ø8	0,090	Ø30	0,901	20х20	0,54	30х15	0,574
Ø9	0,090	Ø32	0,960	25х25	0,80	30х20	0,765
Ø10	0,101	Ø36	1,080			35х30	0,890
Ø11	0,130	Ø40	1,200			35х30	1,340
Ø12	0,144	Ø45	1,350			40х10	0,510
Ø14	0,200	Ø50	2,000			40х20
						45х15
						50х20
						60х20

Номинальный размер	М	С,П
2 мм.	±0,2	±0,2
2,5 мм.	±0,2	±0,2
3,2 мм.	±0,3	±0,3
4 мм.	±0,4	±0,4
5 мм.	±0,5	±0,4
6,3 мм.	±0,6	±0,5
7,1 мм.	±0,7	±0,6
8 мм.	±0,8	±0,7
9 мм.	±0,9	±0,8
10 мм.	±1,0	±0,9
11 мм.	±1,1	±1,0
12 мм.	±1,1	±1,0
14 мм.	±1,2	±1,1
16 мм.	±1,3	±1,3
18 мм.	±1,4	±1,4
20 мм.	±1,5	±1,5
22 мм.	±1,5	±1,5
25 мм.	±1,5	±1,5
28 мм.	±1,7	±1,5
32 мм.	±1,8	±1,5
36 мм.	±1,9	±1,6
40 мм.	±2,0	±1,7
45 мм.	±2,2	±1,8
50 мм.	±2,5	±2,0
56 мм.	±2,5	±2,2
63 мм.	±3,0	±2,5

Пример условного обозначения резинового шнура I-й группы, типа I, средней твердости, круглого сечения, диаметром 14 мм:
Шнур 1 - 1C Ø 14 ГОС Т 6467- 79

То же, для шнура 2-Й группы, типа I, средней твердости, прямоугольного сечения, с размерами сторон 10x12 мм:
Шнур 2 - 1C 10 х 12 ГОСТ 6467- 79

То же, для шнура 1-й группы, типа 5 с размерами сторон 20 х 20 мм. для работы в тропическом климате в изделиях группы 1 категории размещения 2 с предельной температурой эксплуатации 50 ⁰С:
Шнур 1 -5 20х 2 0 - Т1 -2 - 5 0 ГОСТ 6467- 79

Вся отгружаемая продукция сопровождается соответствующими паспортами и сертификатами, подтверждающие высокое качество продукции.

Гарантийный срок на РТИ зависит от вида продукции, но обычно составляет не менее 12 мес. для готовой продукции. По согласованию с Покупателем возможно укомплектовать отгрузку инструкцией по эксплуатации, техническими характеристиками.

Где посмотреть гарантийные сроки? Прежде всего, гарантийные сроки указаны в нормативной документации (ГОСТ, ОСТ, ТУ) и в большинстве случаев представлены в свободном доступе.

Также Вы можете запросить всю интересующую информацию у наших менеджеров.

Если обнаружиться брак Брак продукции случается достаточно редко, так как перед передачей потребителю, его проверяет отдел ОТК. Тем не менее, если будет обнаружены те или иные недочеты по продукции, Вы можете осуществить возврат или замен продукции.
