Мембраны исполнительного механизма МИМ

! Изготавливаем мембраны исполнительного механизма (МИМ) как серийно так и под заказ.

Мембранные исполнительные механизмы (МИМ) необходимы для перемещения штоков либо валов за счет сжатого воздуха. Их работа происходит по принципу компенсации усилия мембраны, которая жестко соединена со штоком привода, а также пружины. МИМ необходимы для перемещения клапанов, которые используются в частности в системах автоматического управления процессами.

С помощью МИМ приводятся в работу клапаны и задвижки в системах подачи газов, жидкостей. За счет использования исполнительных механизмов с резиновыми мембранами происходит снижение вибрации, уровня шума, они позволяют предотвратить возникновение гидравлических ударов в системе. Изделия бывают однонаправленного и двойного действия, но оба вида не могут функционировать без мембран.

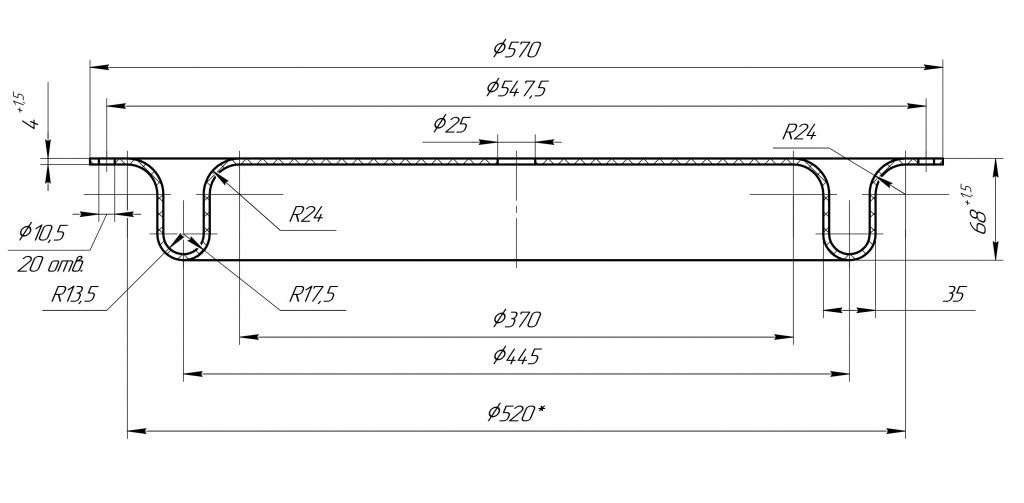

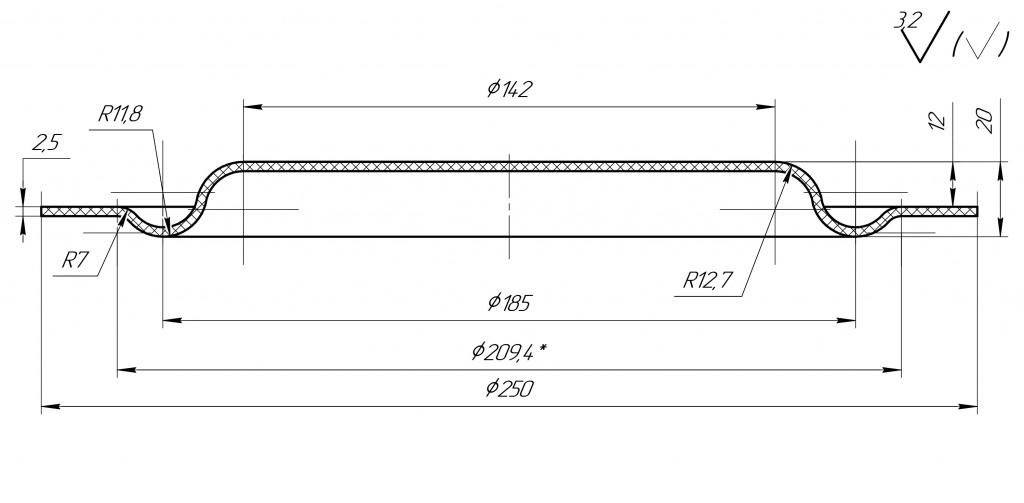

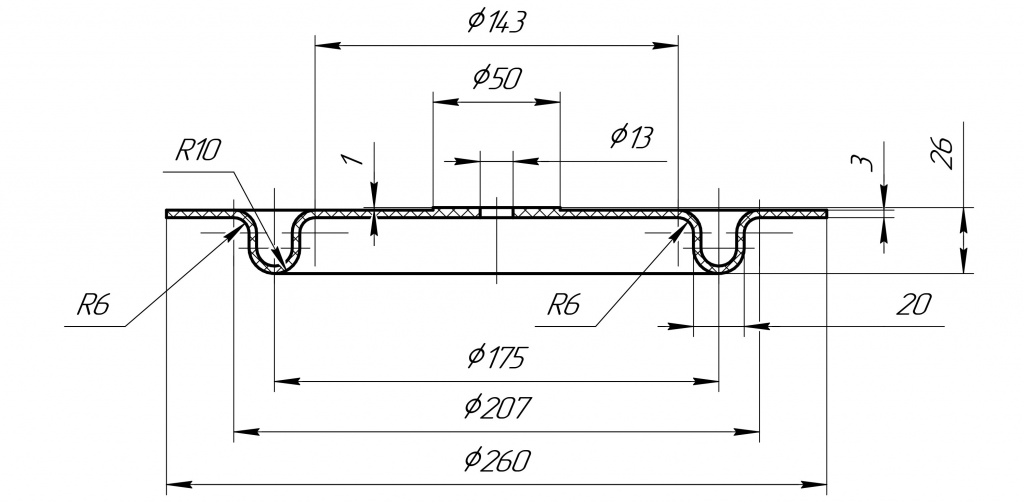

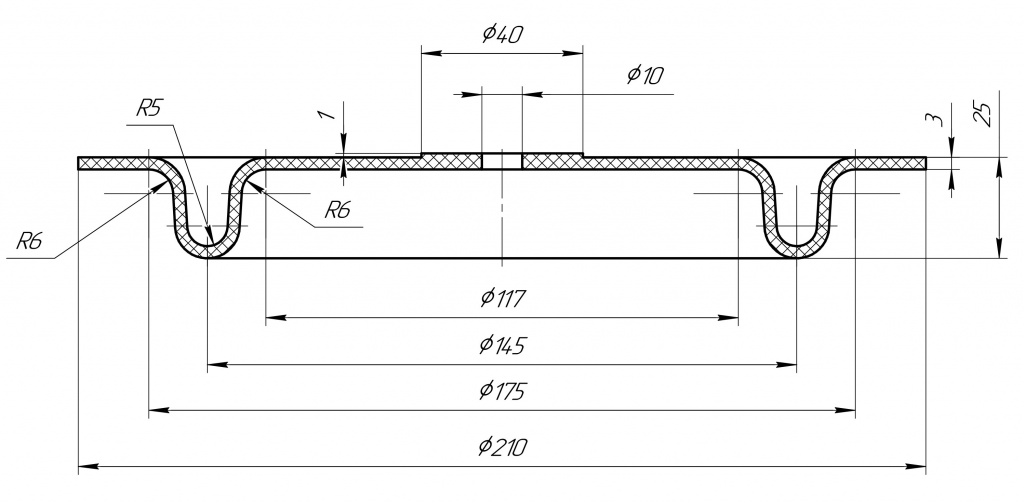

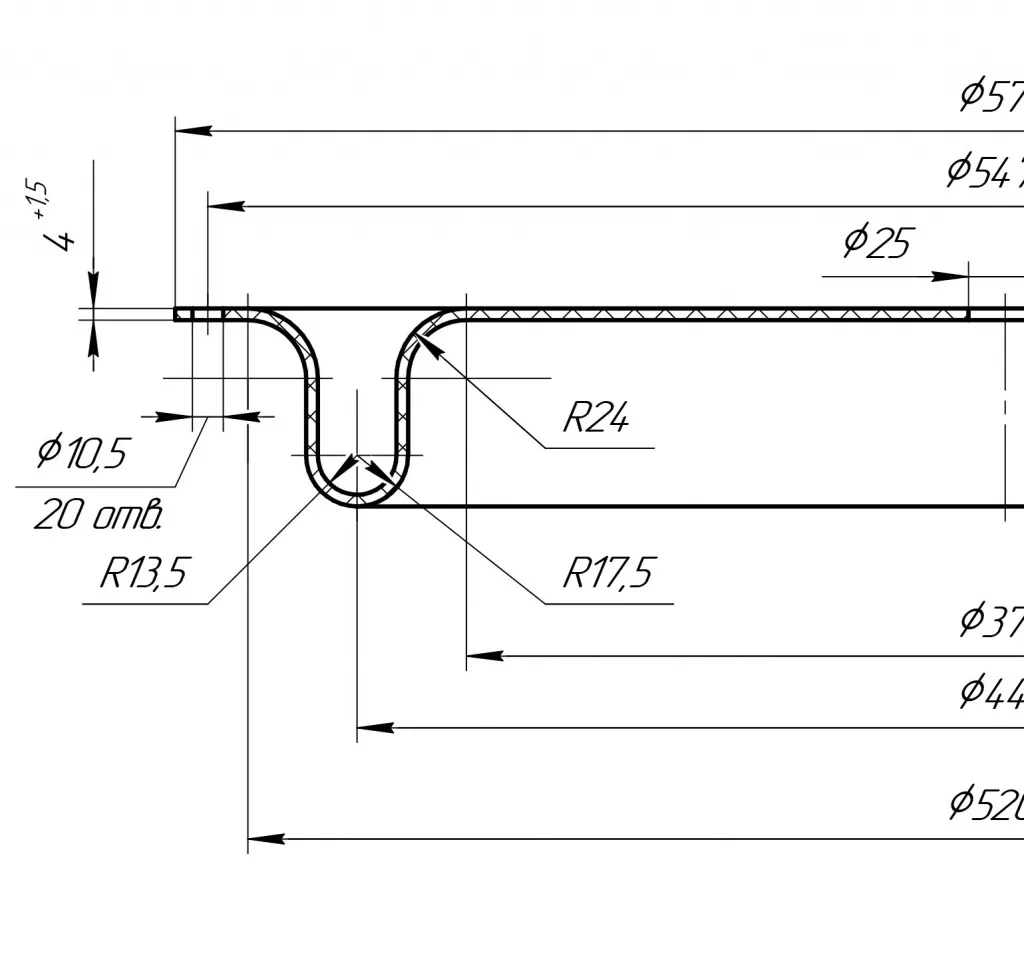

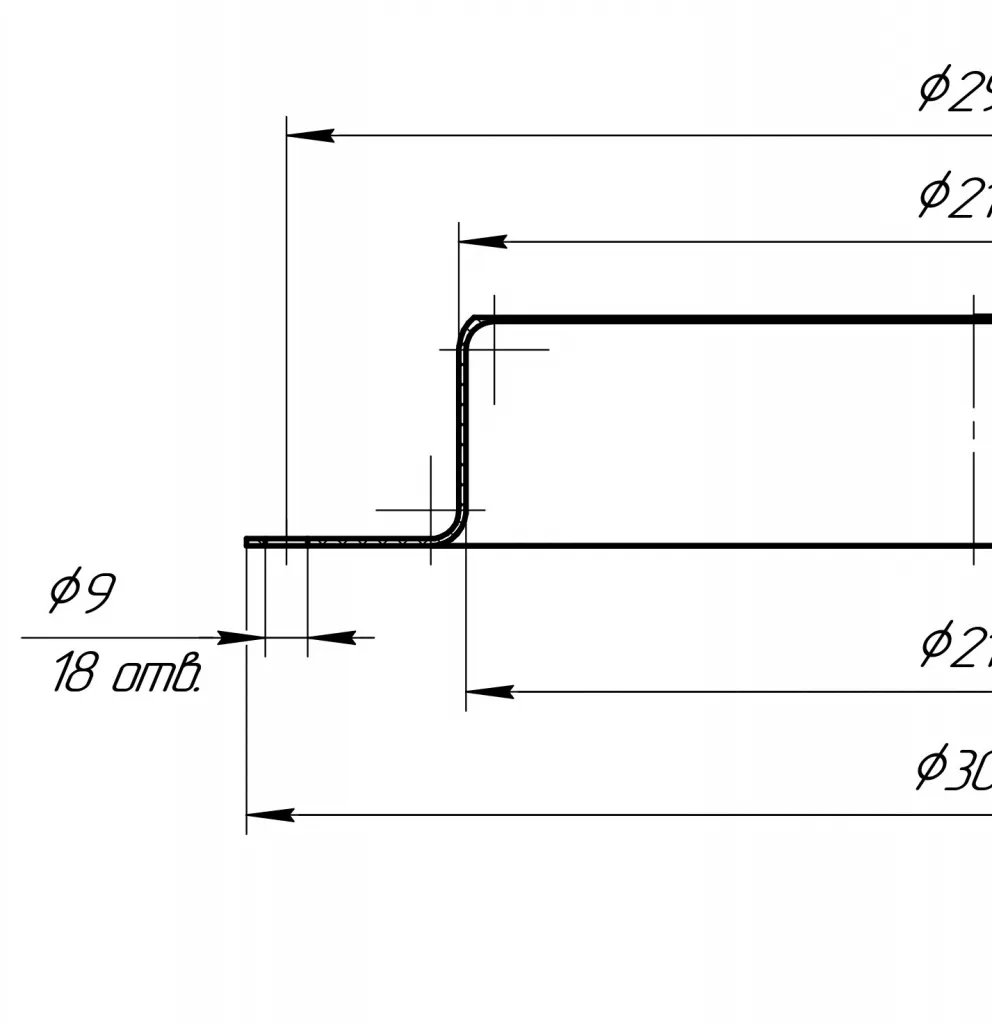

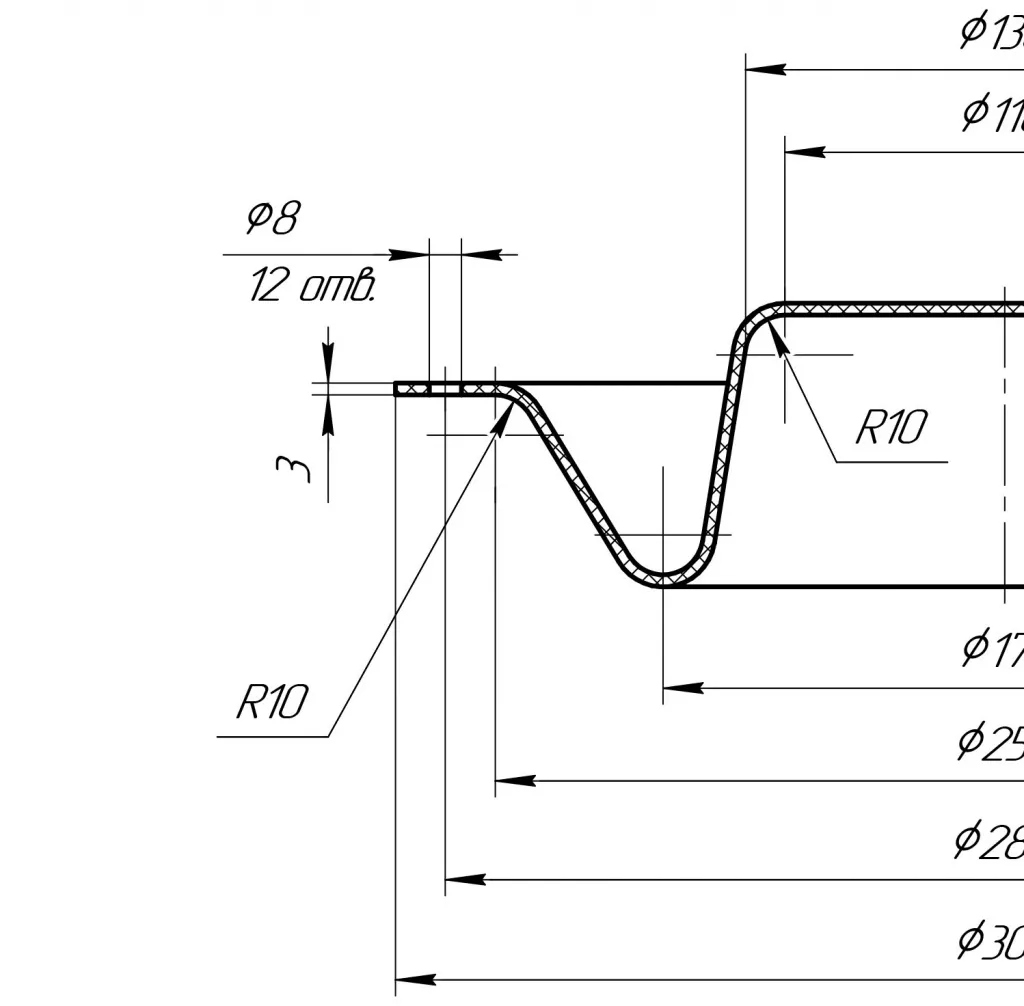

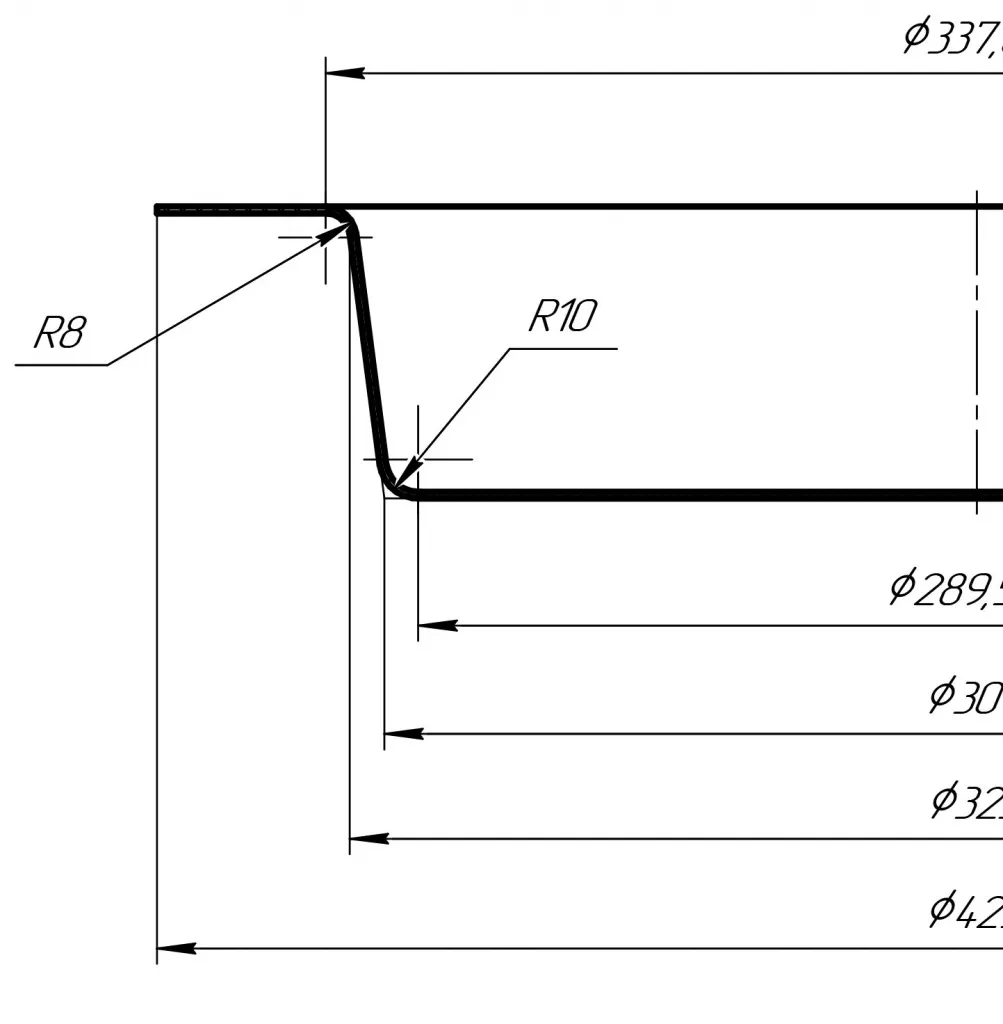

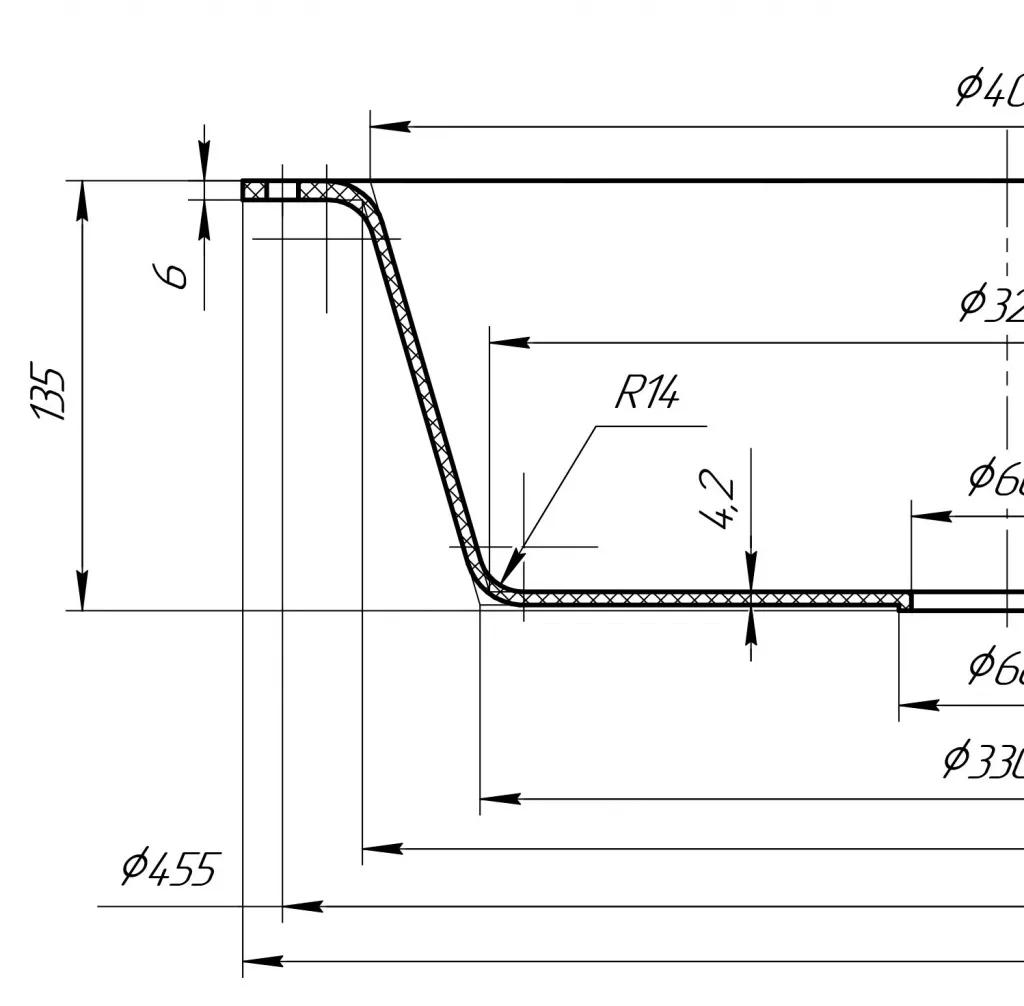

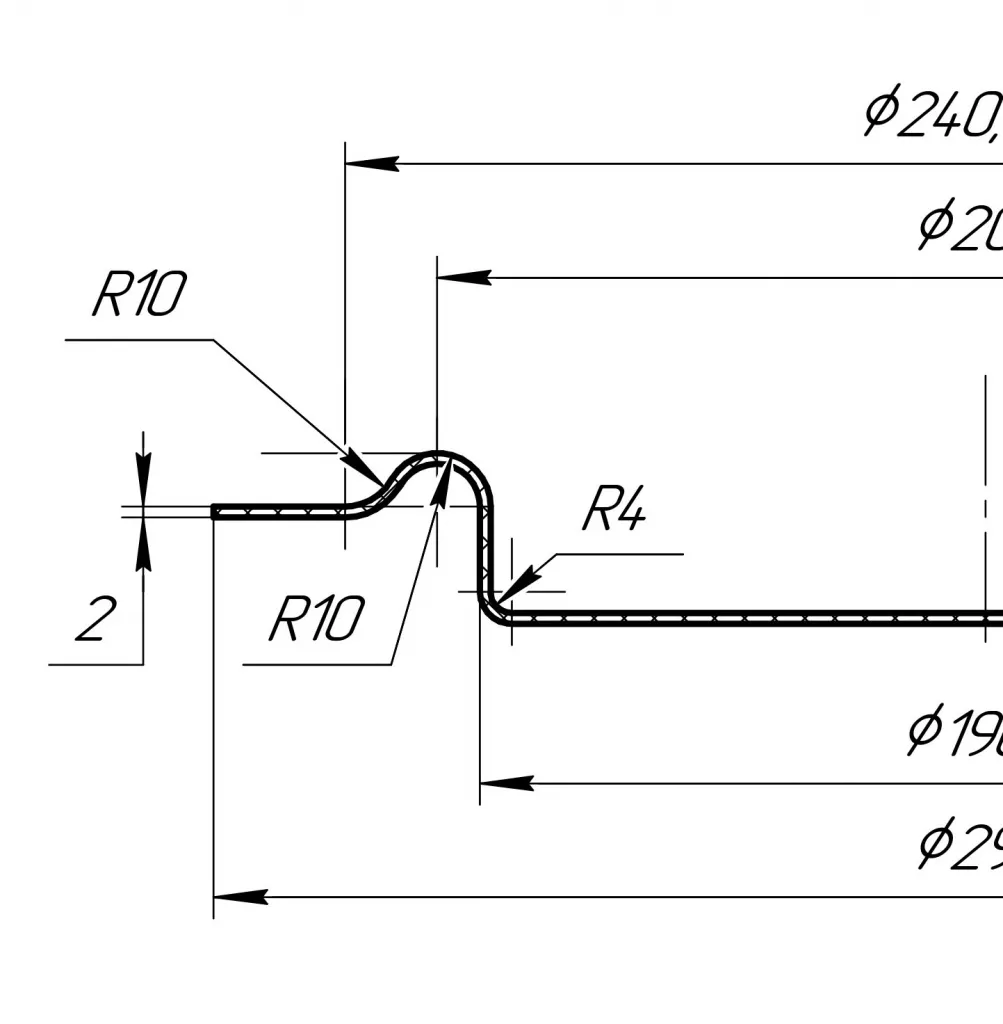

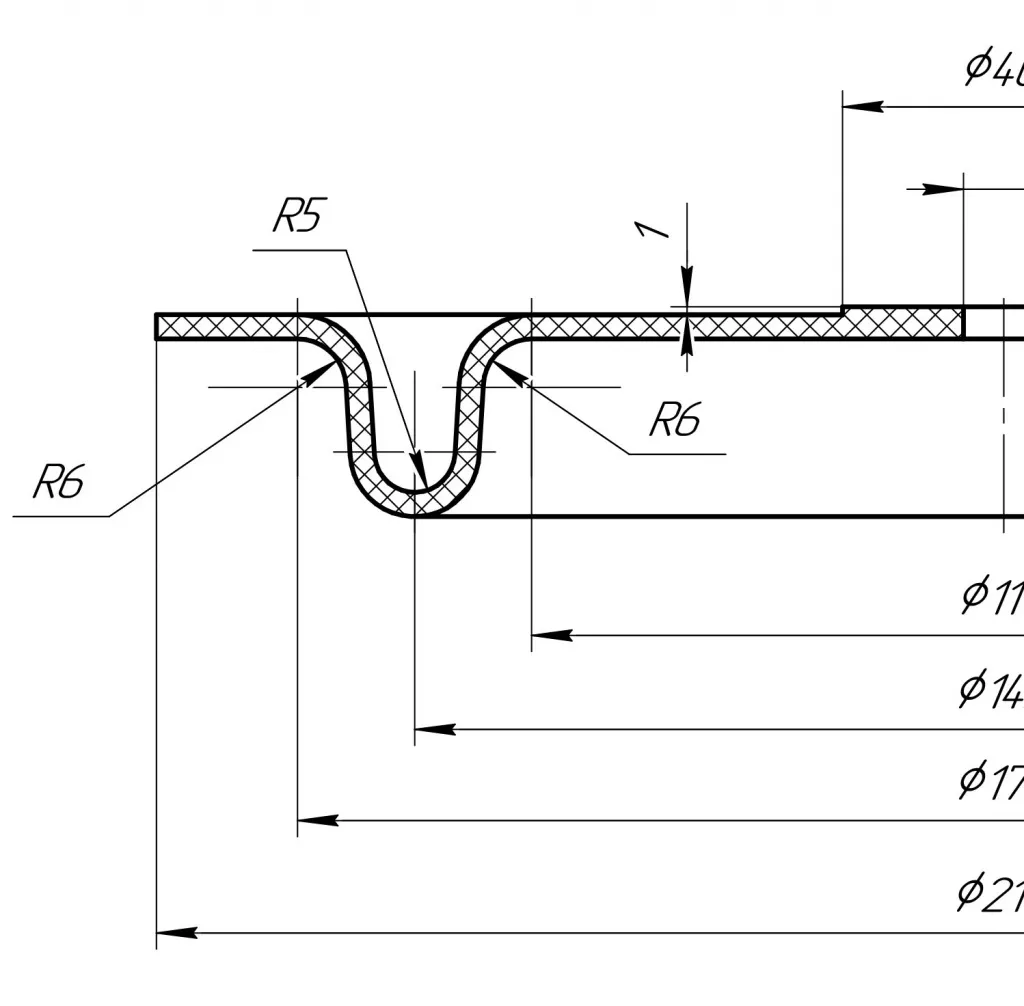

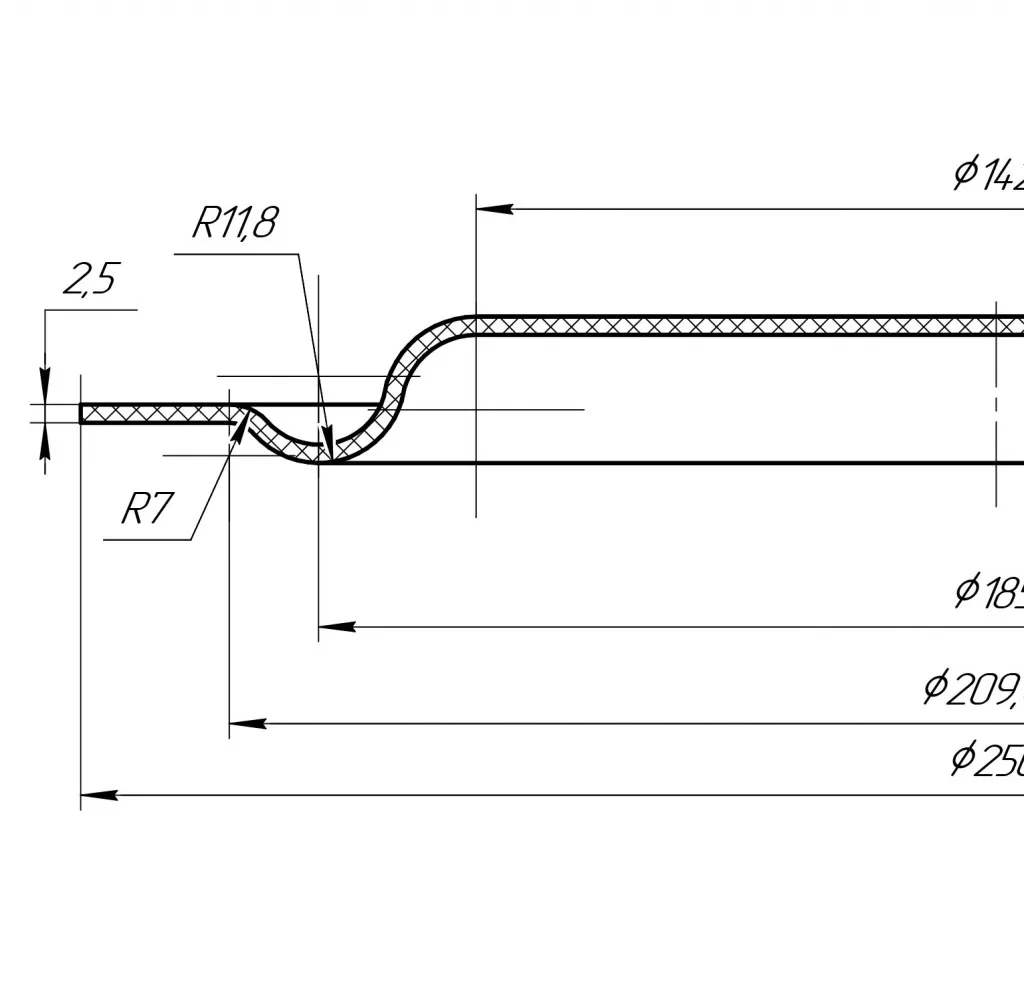

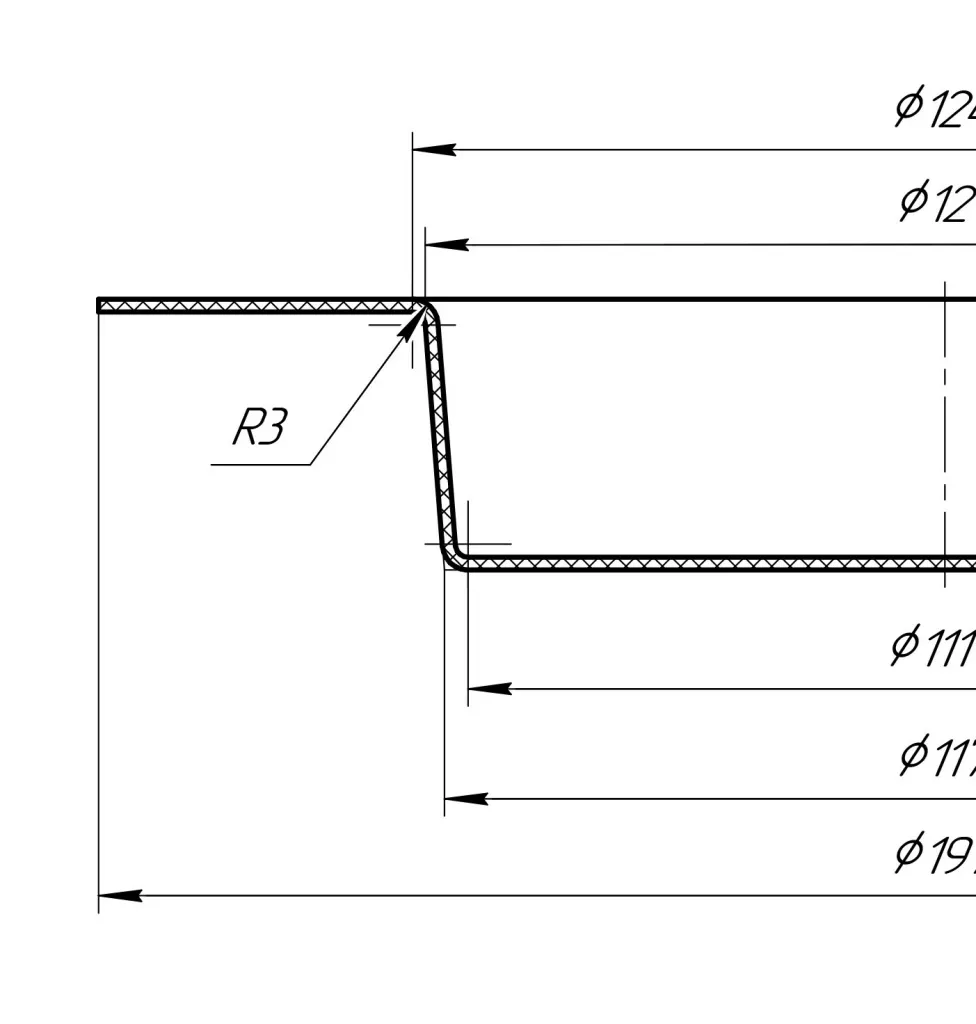

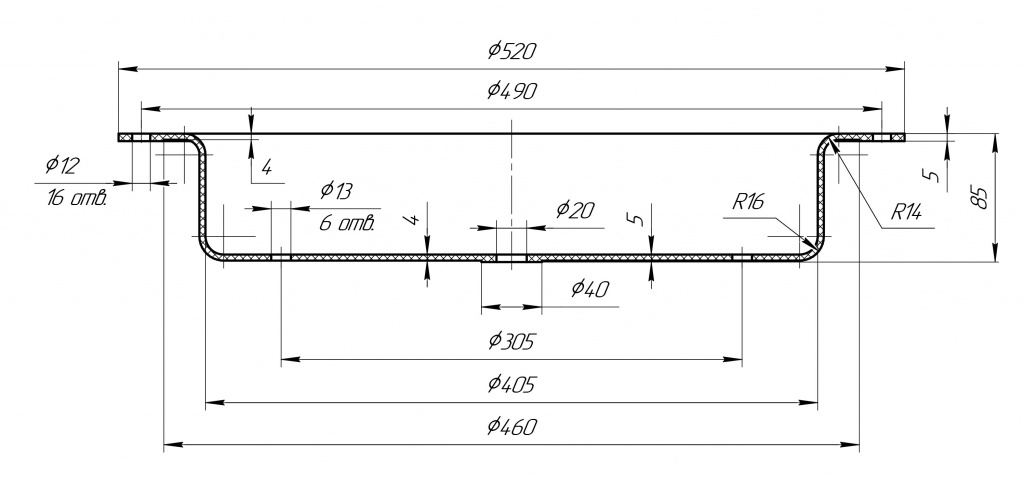

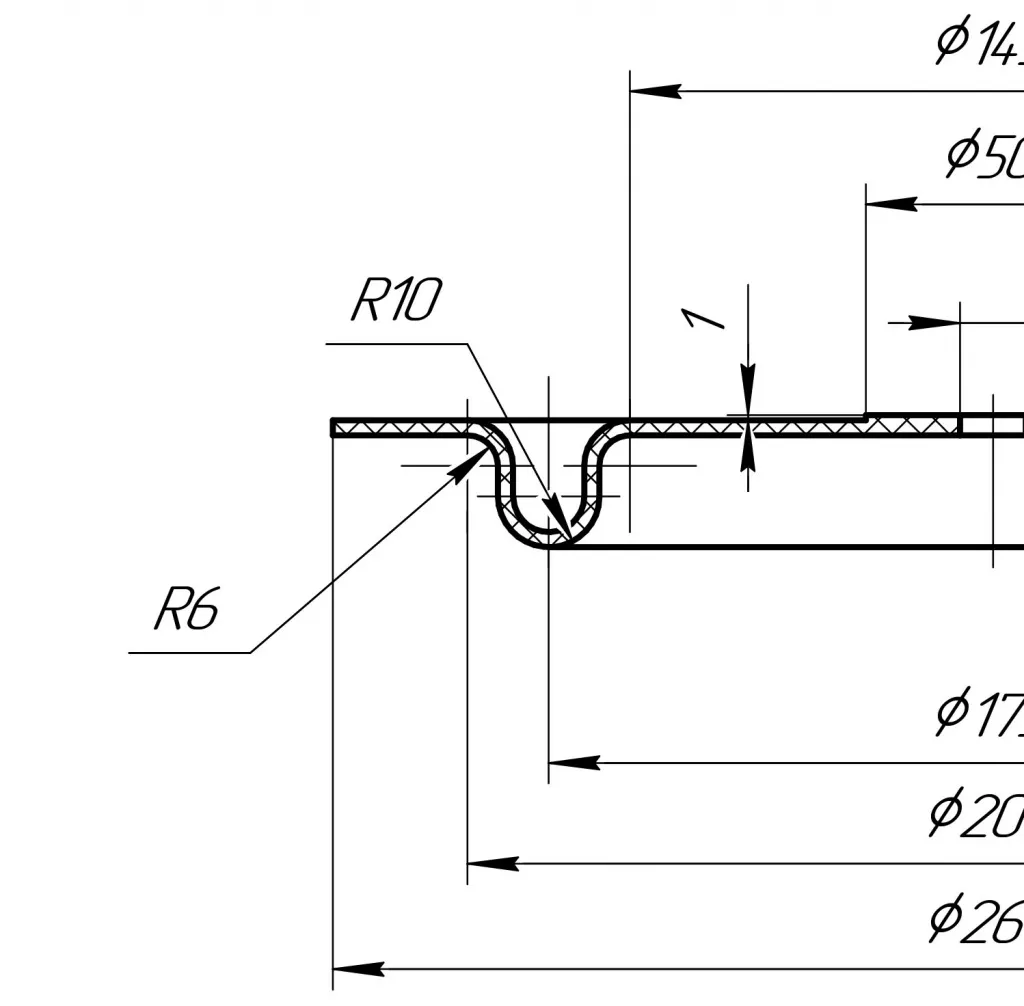

#	Наименование	Фото

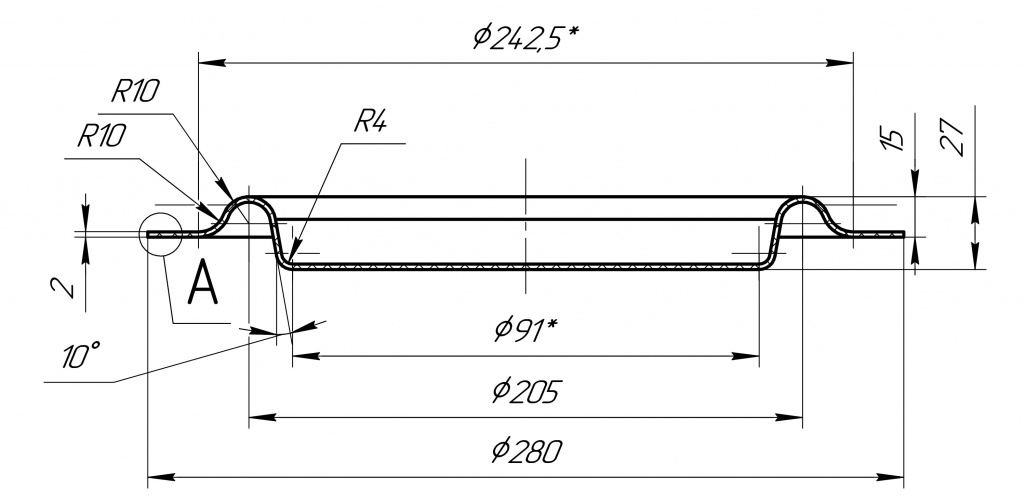

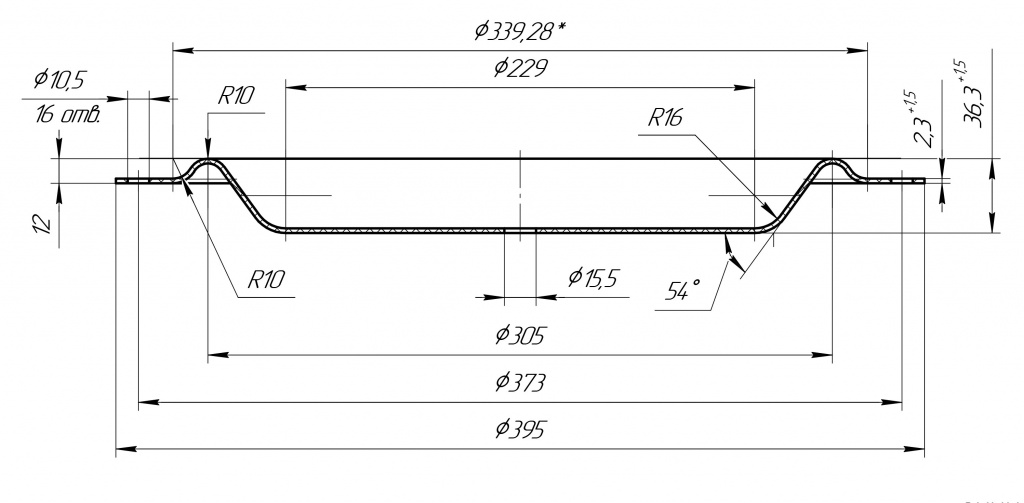

1 #	МИМ

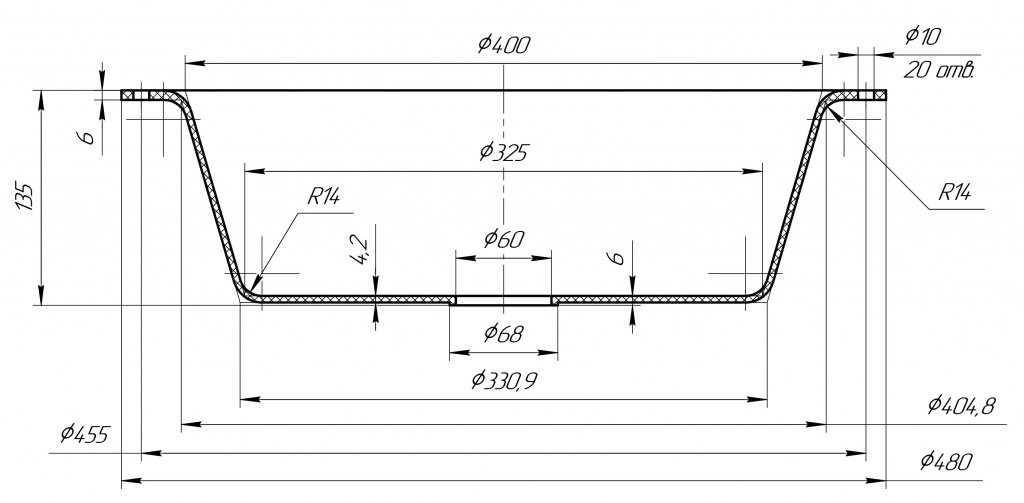

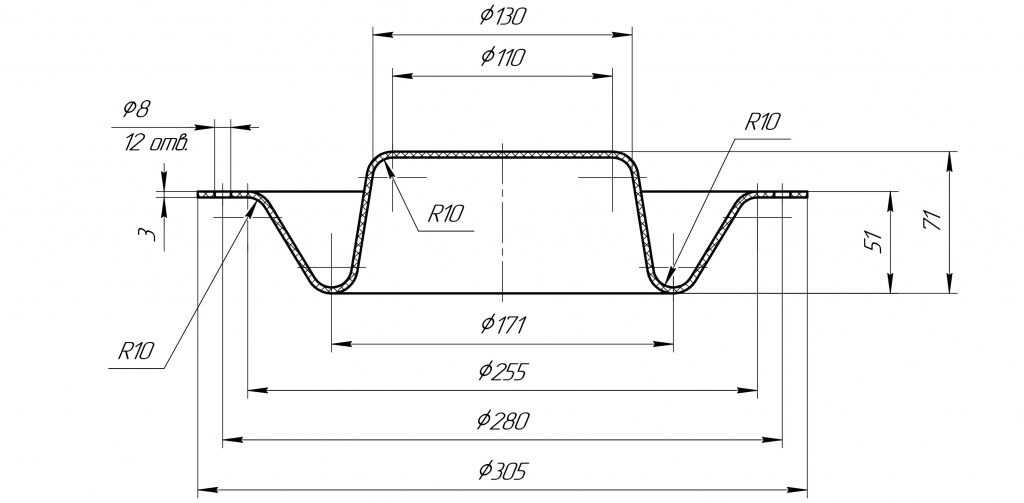

2 #	KTO

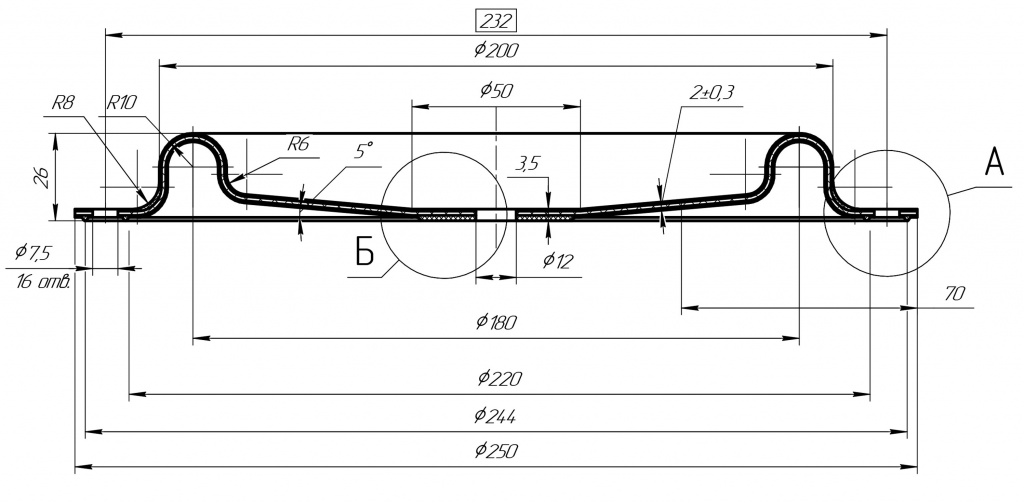

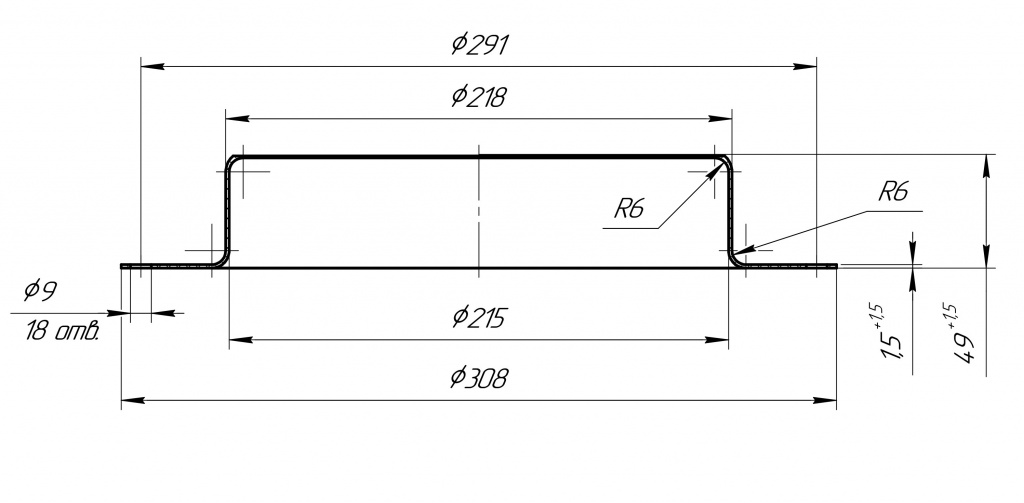

3 #	ADAR

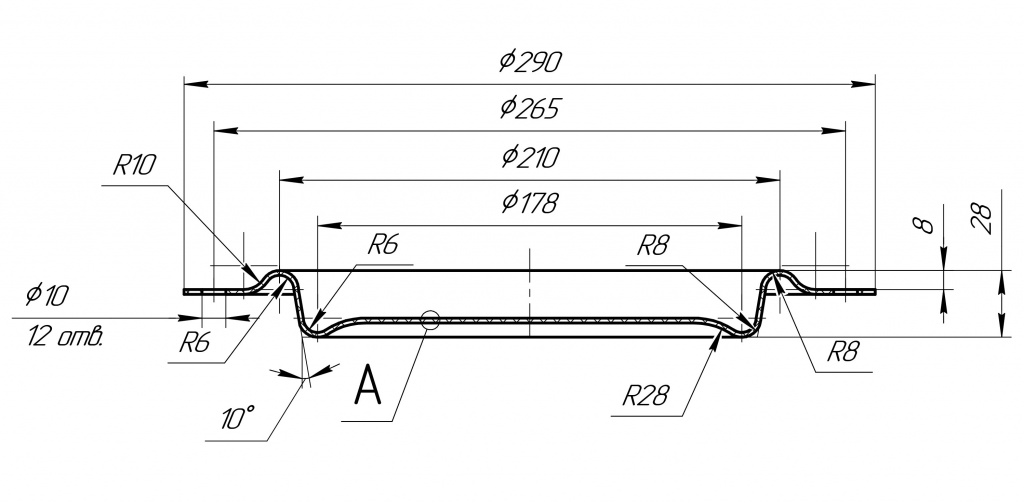

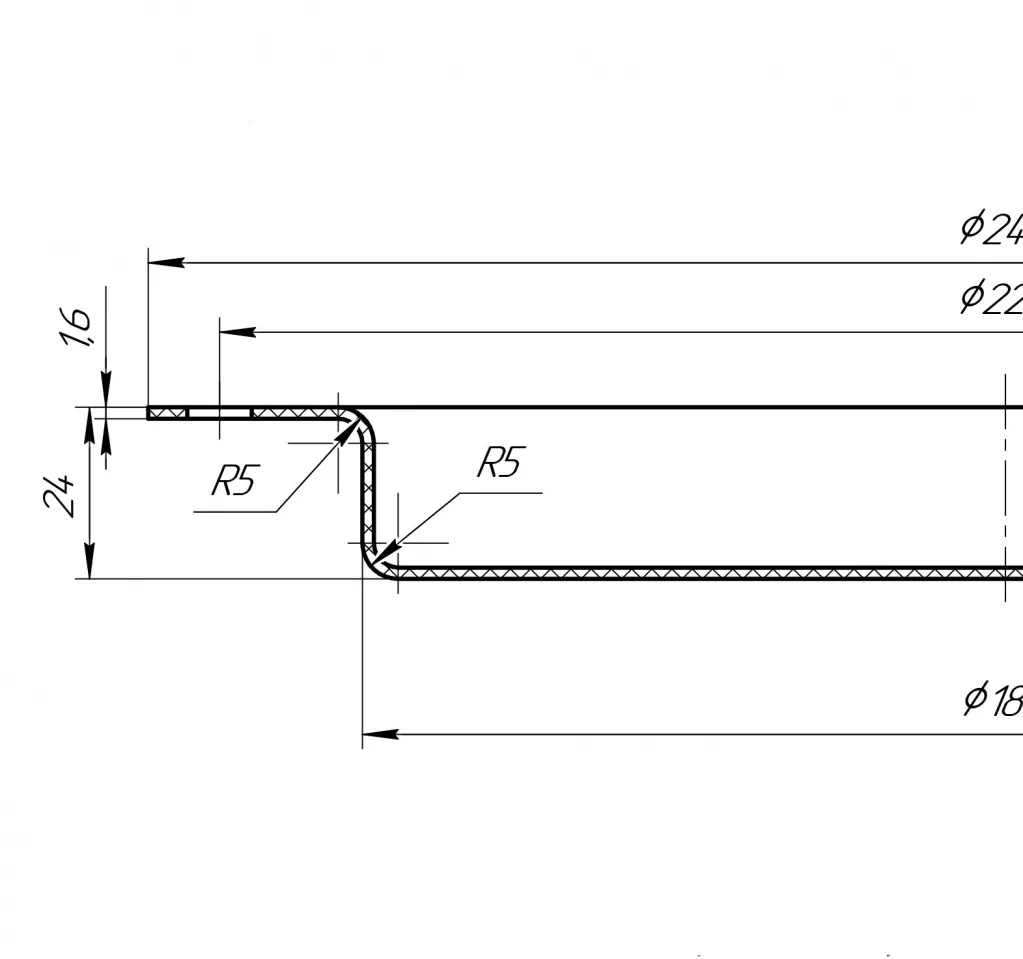

4 #	Fisher

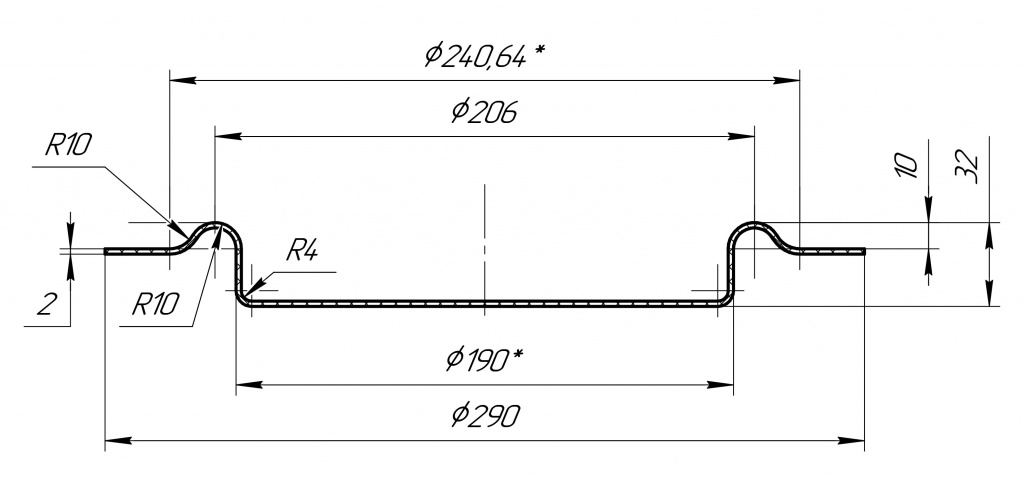

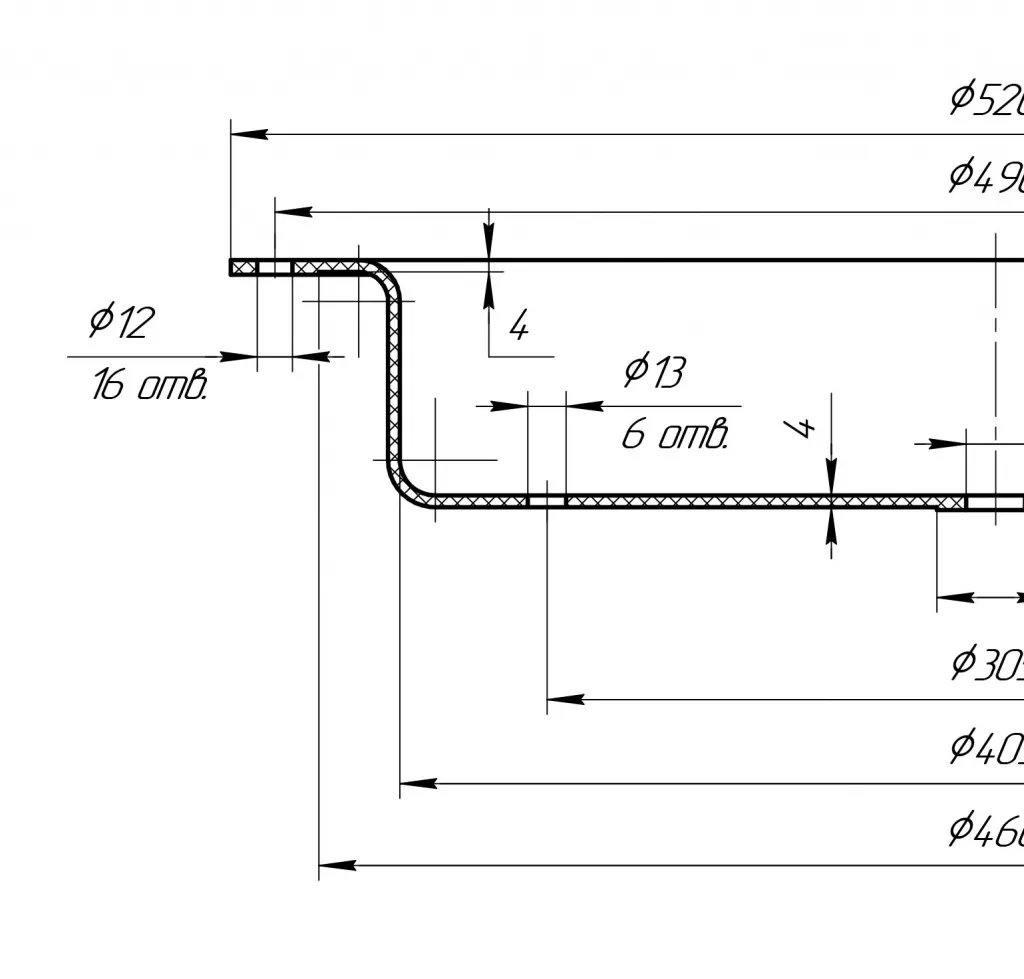

5 #	FLOWSERVE

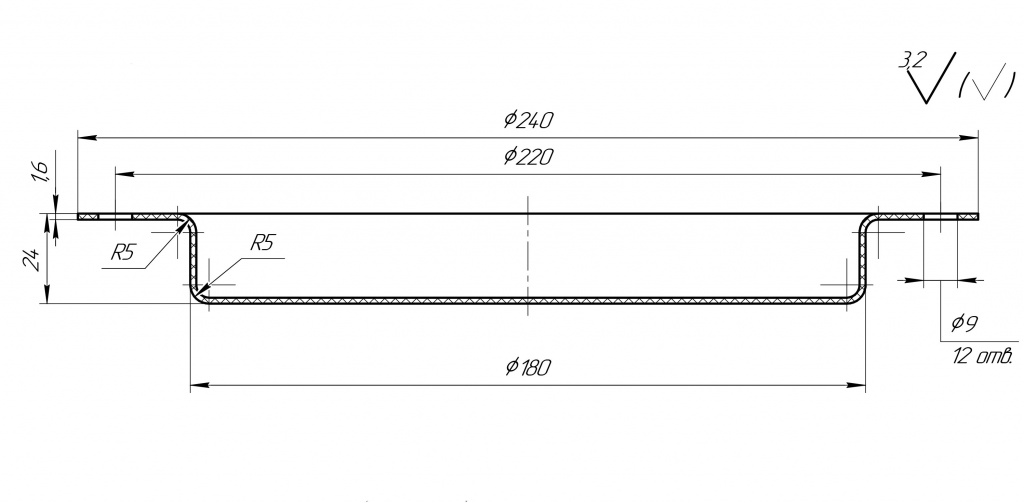

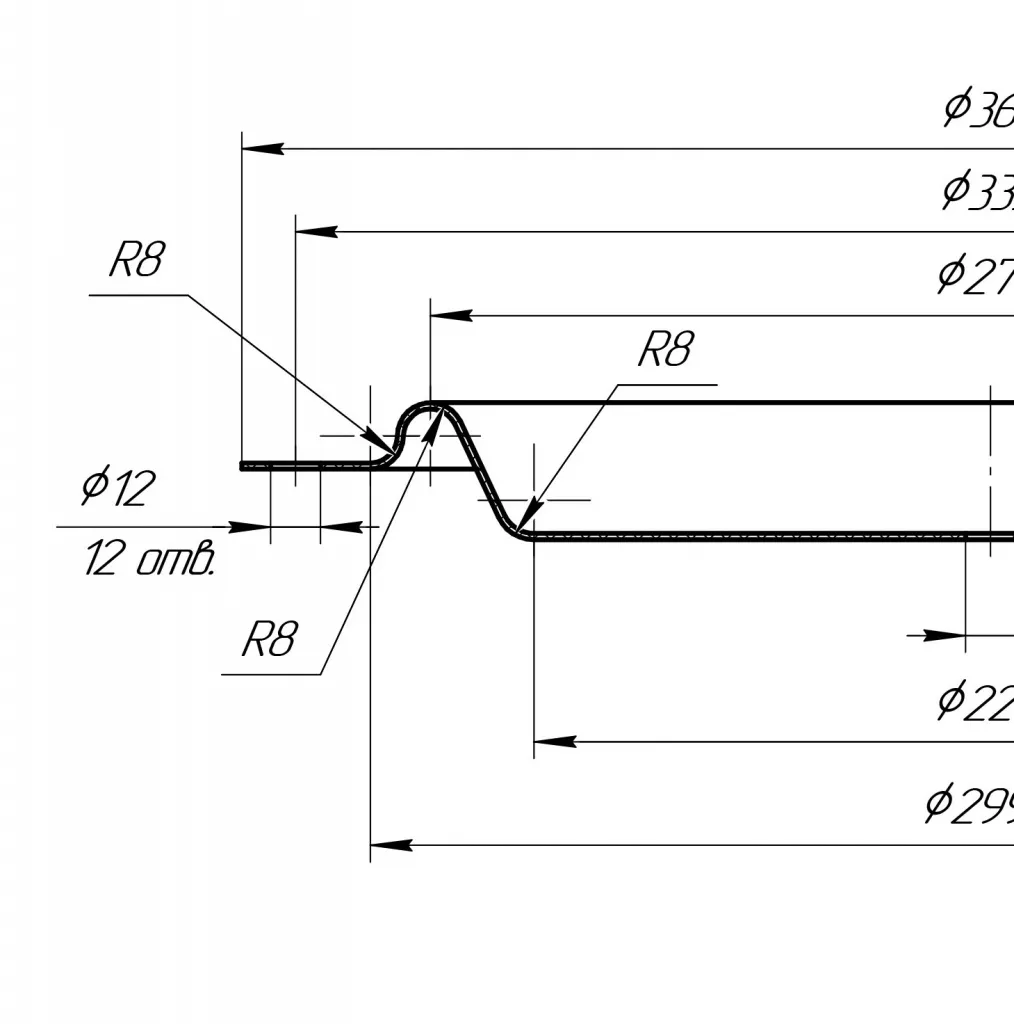

6 #	Honeywell

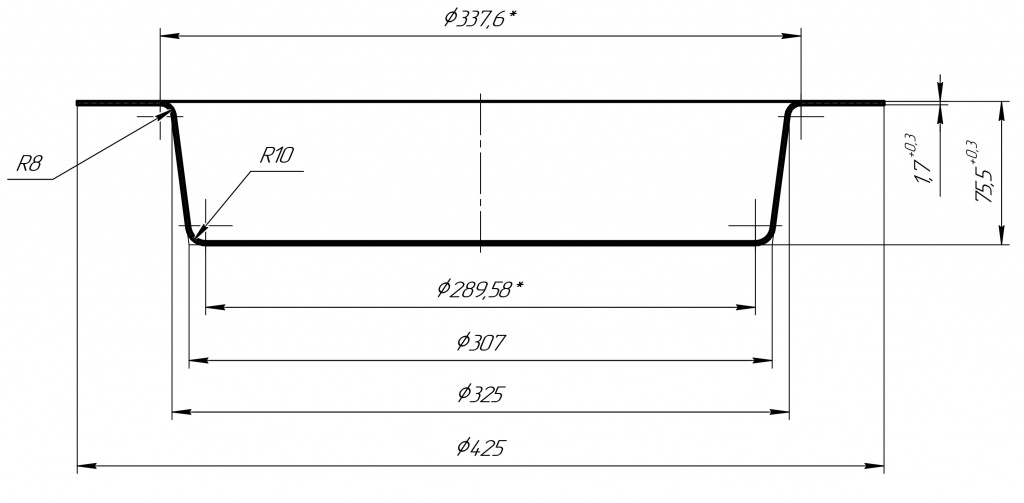

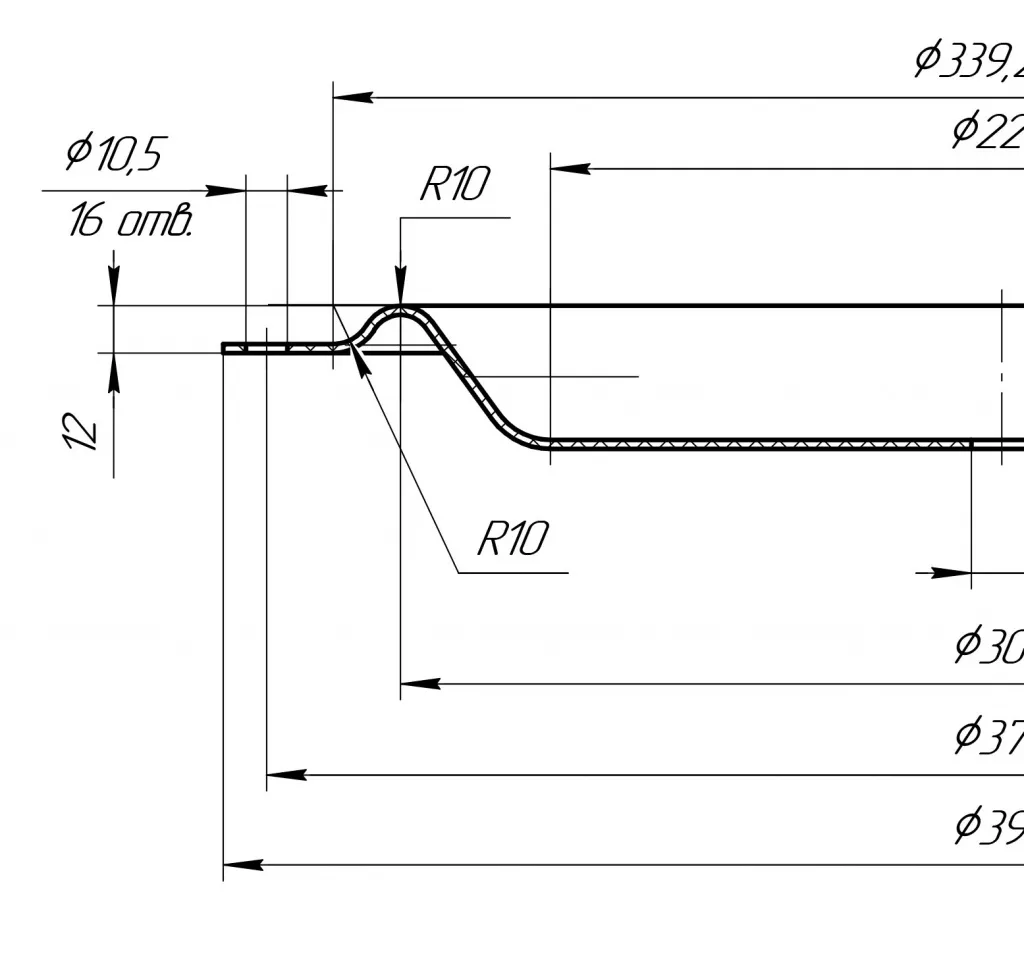

7 #	Shimadzu

Характеристики мембран

Мембраны для исполнительных механизмов изготавливаются из резины. В зависимости от назначения они могут иметь различные геометрические размеры: толщину от 1,5 до 10 мм, диаметр от 200 до 520 мм. Изделия обладают следующими свойствами:

устойчивостью к воздействию низких температур;
инертностью к агрессивным средам;
стойкостью к маслам, бензину, природному газу;
способностью выдерживать значительные колебания давления.

Ассортимент мембран

Изделие состоит из двух главных элементов: тела и фланцев. Тело мембраны – это часть, которая расположена внутри закрепленного контура. Фланцы (один или два) предназначены для фиксации изделия. Мембраны, изготовленные из резины, служат для разделения областей с различными показателями давления, они необходимы для преобразования давления в перемещение или наоборот. Резиновые мембраны изготавливаются из различного сырья:

маслобензостойкая резина NBR;
этилен-пропиленовый каучук EPDM;
фторкаучук FPT;
силикон MVQ.

Требования к изделиям установлены в стандарте ГОСТ 21905-76. В зависимости от конструктивных особенностей узла, изделия могут быть дополнительно армированы металлом. В зависимости от условий применения и предназначения, мембраны подразделяются на демпферные, насосные, силовые и компенсационные. По форме изделия выпускаются плоские, тарельчатые, гофрированные и конические. Также бывают мембраны из резины сферические, оболочковые и цилиндрические.

Применение

Мембраны однонаправленного действия преобразуют давление в перемещение. Изделия обратного действия, наоборот, преобразуют перемещение в давление. Мембраны, изготовленные из резины, находят применение в приборах пневматического контроля, в частности, в ПКР-1, РПВ-2, ПВ-10, ПСП. Их устанавливают в счетчиках, датчиках, измерительной техники, в регуляторах. Силиконовые мембраны являются термостойкими, их допускается эксплуатировать при температурах от -60 до +300 градусов. Они могут использоваться в пищевой промышленности, поскольку подходят для контакта с продуктами.

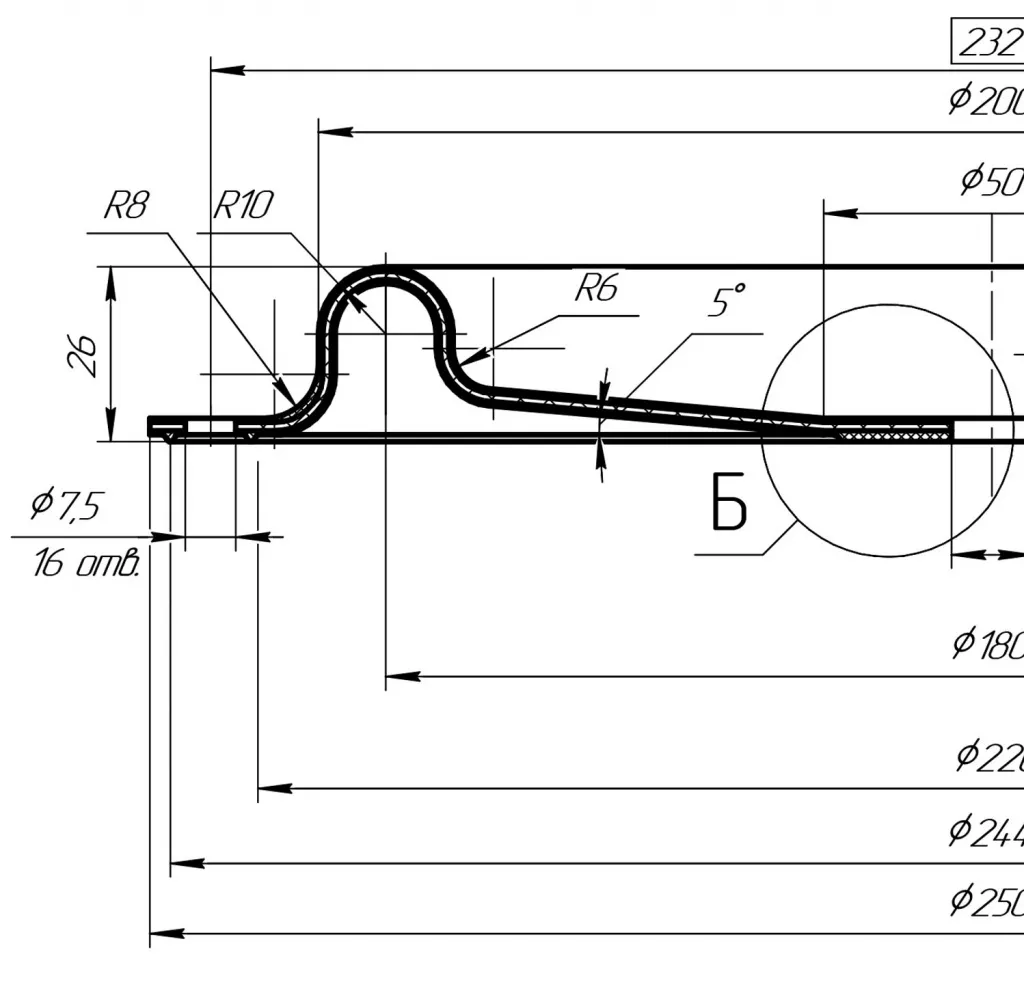

Во многих случаях, к оборудованию прилагаются чертежи, по которым мы изготовим мембраны исполнительного механизма (МИМ) полностью соответствующие оригиналам, с использованием материалов и технологий, не уступающих тем, которые применяют изготовители оборудования. Если детали вышли из строя преждевременно, мы можем предложить более прочные ткани или усилить конструкцию мембраны исполнительного механизма (МИМ) для увеличения срока службы. Также принимаются в работу чертежи, выполненные заказчиком самостоятельно, силами конструкторского или проектного отдела.

Если рабочих чертежей нет, и составить их некому, вы можете рассчитывать на помощь наших технических специалистов. Имея достаточный опыт изготовления мембран исполнительного механизма (МИМ) различной сложности , понимая принцип работы данных изделий, мы сможем совместно разработать эскизы, по которым будут сделаны необходимые мембраны исполнительного механизма (МИМ) . От вас потребуется составить простейшую схему, сфотографировать требующие замены детали, и узлы, в которых они установлены. Возможно, потребуются дополнительные замеры и уточнения , но проблема будет решена в любом случае.

Вся отгружаемая продукция сопровождается соответствующими паспортами и сертификатами, подтверждающие высокое качество продукции.

Гарантийный срок на РТИ зависит от вида продукции, но обычно составляет не менее 12 мес. для готовой продукции. По согласованию с Покупателем возможно укомплектовать отгрузку инструкцией по эксплуатации, техническими характеристиками.

Где посмотреть гарантийные сроки? Прежде всего, гарантийные сроки указаны в нормативной документации (ГОСТ, ОСТ, ТУ) и в большинстве случаев представлены в свободном доступе.

Также Вы можете запросить всю интересующую информацию у наших менеджеров.

Если обнаружиться брак Брак продукции случается достаточно редко, так как перед передачей потребителю, его проверяет отдел ОТК. Тем не менее, если будет обнаружены те или иные недочеты по продукции, Вы можете осуществить возврат или замен продукции.
